卧螺式离心机应用施耐德方案介绍

文章出处:责任编辑:查看手机网址
扫一扫!卧螺式离心机应用施耐德方案介绍扫一扫!
人气:-发表时间:2016-07-04 09:16【

机器概述

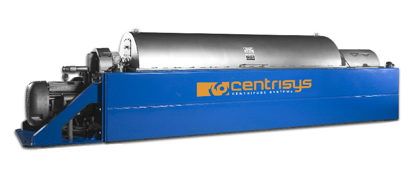

1、卧螺离心机

卧螺离心机广泛应用于悬浮液的浓缩、脱水、分级、澄清等工艺。对固体颗料直径≥3μm、重量浓度≤50%或者体积浓度≤70%、固液密度差≥0.05g/cm3的各种悬浮液均适合采用该类离心机进行固液分离。

2、浓缩机

THK新型污泥浓缩机采用离心分离原理,结合液压水力辅助技术和气动辅助技术,能高效、经济的对各类污泥和食品原料进行浓缩。给浓缩工艺段机械浓缩设备提出了性价比更高的选择,为浓缩工艺提供了更为先进、经济、可靠的解决方案。

3、干化设备

干化设备可以用来降低物料的含水率,利用外部热源采用热交换的原理来实现物料干化的过程。主要应用于市政污水厂脱水污泥、有机肥料、酒糟及其他酿酒副产品、玉米小麦等农产品的干化。

3.工艺介绍

卧螺沉降离心机

系统概况

System overview

卧螺离心机广泛应用于悬浮液的浓缩、脱水、分级、澄清等工艺。对固体颗粒直径≥3μm、重量浓度≤50%或者体积浓度≤70%、固液密度差≥0.05g/cm3的各种悬浮液均适合采用该类离心机进行固液分离。

两相和三相离心机

Two-phase & three-phase centrifuge

圣骑士的两相离心机可以满足用户的多种需求。我们根据离心分离的原理,采用了新的以及改进的设计来提升产品的性能。例如:进料仓的设计可以减少湍流导致的磨损;转鼓的设计可以提高固体物质的处理和实现更高的流速,而更流速可以降低能源的消耗以及节省运转和维护的费用

三相离心机除了固液分离外还可以分离两种不同比重的液体;两相离心机上所有的设计更新也适用于三相离心机。

4.系统架构及方案

PLC和变频器通过CANOPEN总线通讯,及时准确且减少配线。HMI和PLC通过以太网口走somachine协议可以共享PLC中的变量,大大简化了触摸屏编程工作量。

主要配置清单:


序号

名称

型号

数量

品牌

1

PLC

TM258LF66DT4L

1

施耐德

2

PLC模块

TM5SAI4L

1

施耐德

3

PLC底座

TM5ACBM11

1

施耐德

4

PLC端子条

TM5ACTB12

1

施耐德

5

7类网线RJ45头

2米

8

国产

6

CANopen分支连接盒

VW3CANTAP2

2

施耐德

7

CANopen连接器

TSXCANKCDF90T

1

施耐德

8

触摸屏

HMIGTO5310

1

施耐德

9

交换机

EDS-208A

1

国产

10

变频器132KW

ATV61HC13N4

1

施耐德

11

变频器90KW

ATV61HD90N4

1

施耐德

12

变频器30KW

ATV61HD30N4

1

施耐德

13

变频器2.2KW

ATV61HU22N4

1

施耐德

5.优势是及客户的突破点

客户多年来一直采用传统的模拟量控制方式对设备的各类传感器及执行机构进行采集和控制,由于设备体积庞大,现场恢复性安装及调试带来大量的工作量及难度。

为此,我们向用户推荐施耐德CANOPEN现场总线的整体解决方案,由施耐德标准TM258(PLC)+ATV61(变频器)+GTO(HMI)组成,大幅度减少施工布线及模拟量校正标定时间。而且,施耐德TM258PLC具备的采样周期计功能替换了原来的周期采样仪表,就此一项就为客户节约几万元成本,大获用户好评与认可。

通过以上的施耐德全套控制方案和方式做的控制效果令人满意,通过CANOPEN总线的方式控制的变频器稳定可靠,调试简单。
