施耐德电流继电器的工作原理

电流继电器反映的是电流信号，使用时，电流继电器的线圈串联与被测电路中，根据电流的变化而动作，为降低负载效应和对被测量电路参数的影响，线圈匝数量少，导线粗，阻抗小，电流继电器除用于电流型保护的场合外，还经常用于按电流原则控制的场合，电流继电器有欠电流继电器和过电流继电器两种。

（1）欠电流继电器 线圈中通以30%～65%的额定电流时继电器吸合，当线圈中的电流降至额定电流的10%～20%时继电器释放，所以，在电路正常工作时，欠电流继电器始终时吸合的。当电路由于某种原因使电流降至额定电流的20%以下时，欠电流继电器释放，发出信号，从而改变电路状态。

（2）过电流继电器 其结构、原理与欠电流继电器相同，只不过吸合值与释放值不同。过电流继电器吸引线圈的匝数很少，直流过电流继电器的吸合值为70%～300%额定电流，交流过电流继电器的吸合值为110%～400%额定电流，应当注意，过电流继电器在正常情况下（即电流在额定值附近时）是释放的，当电路发生过载或短路故障时，过电流继电器才吸合，吸合后立即使所控制的接触器或电路分断，然后自己也释放，由于过电流继电器具有短时工作的特点，所以交流过电流继电器不用装短路环。

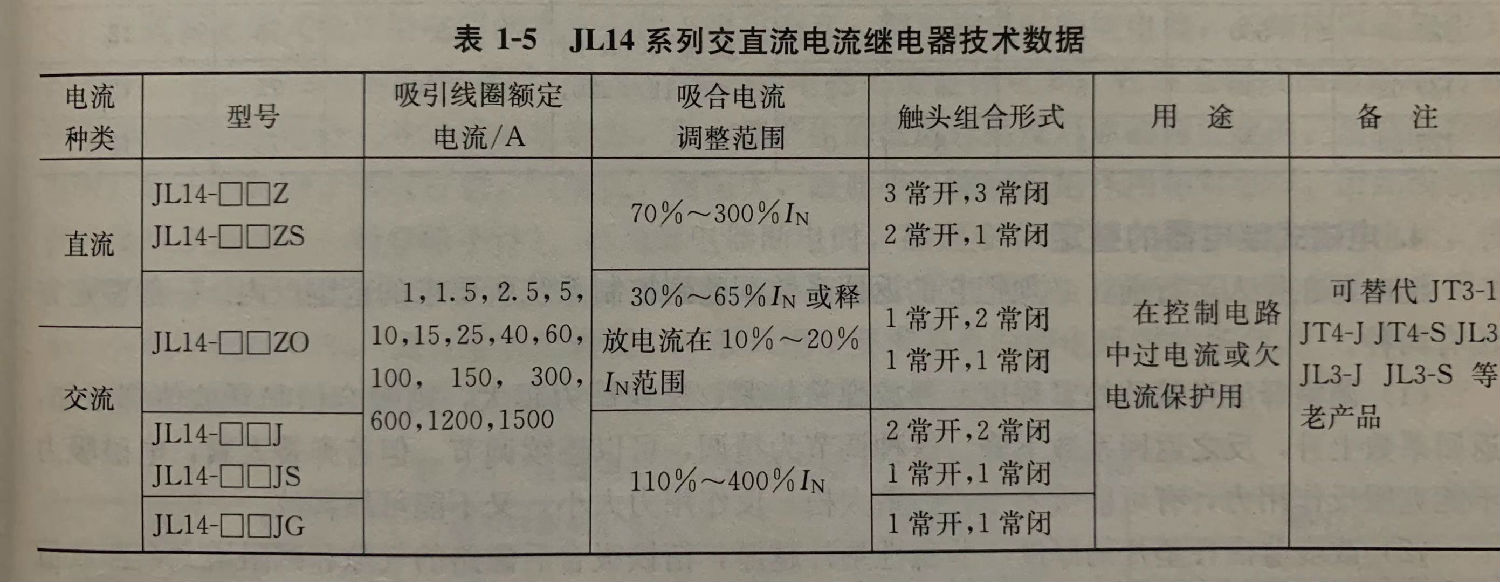

常用的交直电流继电器有JT4、JT14等系列。
