这个程序说明了一种互锁程序输出的简单方法，这是个确保安全性的快捷方法。在安全要求高的控制场合，也应该使用机械的和/或物理的互锁。程序操作如下:

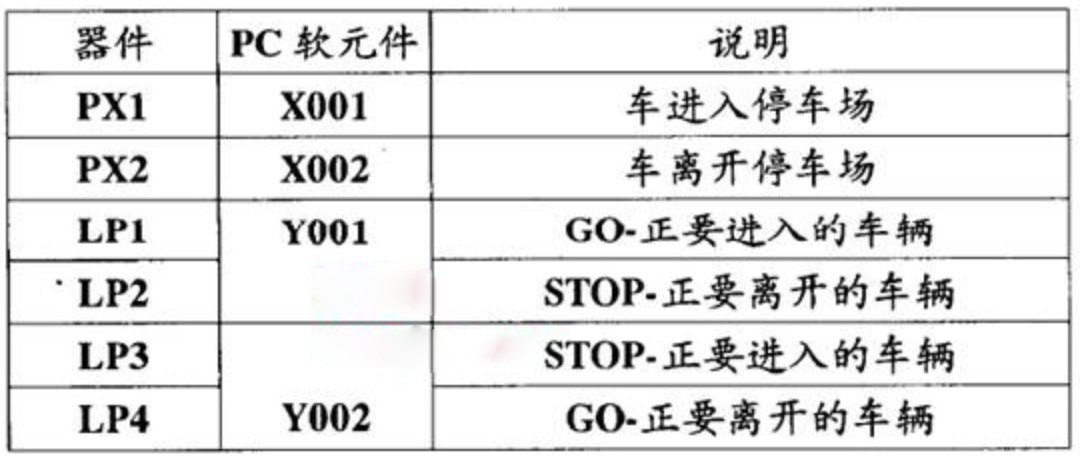

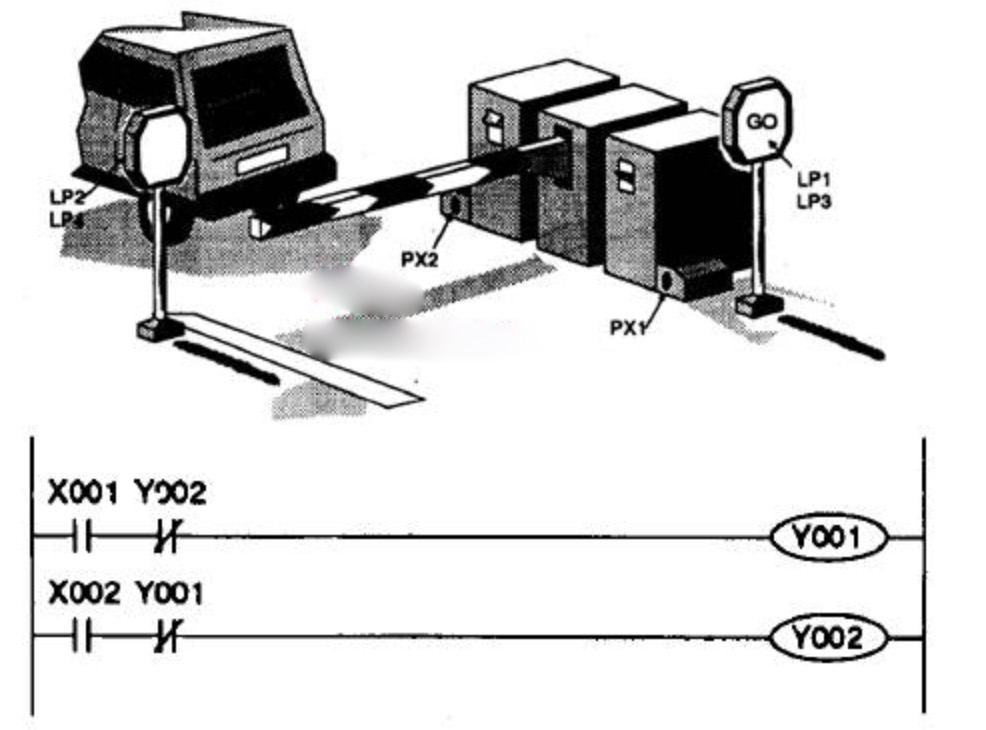

一辆车接近检票栏前，触发一个接近开关，是PX1还是PX2，这决定于车来的方向。当PX1或PX2被触发时，输入X001和X002信号被PC接收。每个输入触发一个输出，Y001或Y002。
接着被驱动的输出使交通指示灯接通，允许车通过，也就是说，一盏灯指示 GO，而另一盏灯也由同一个输出信号控制，指示STOP。如果有两辆车同时要通过检票栏，互锁结构会保证在任何时刻只有一辆车通过。
先触发的接近开关“锁定”另一个接近开关驱动的输出。程序非常简单地规定动作为“单一/或”方式二永远不同时方比。
