三菱变频器模块FR-A8NC的安装及使用方法

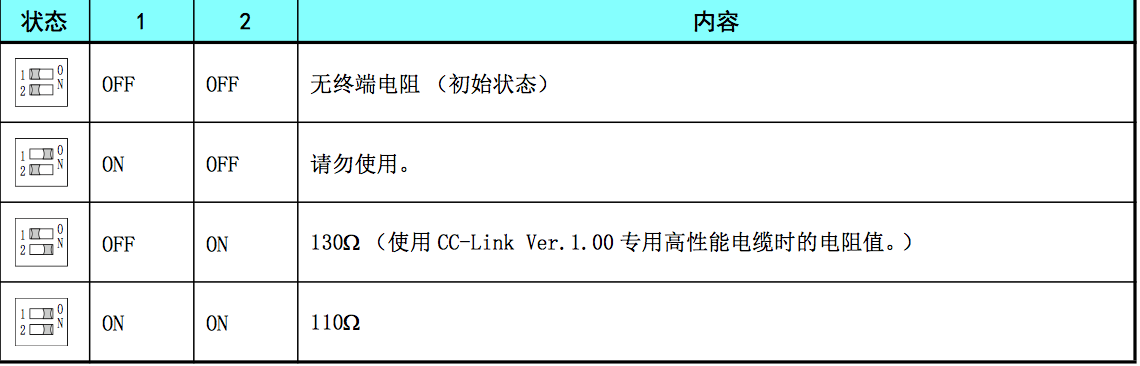

三菱变频器模块FR-A8NC的安装及使用方法

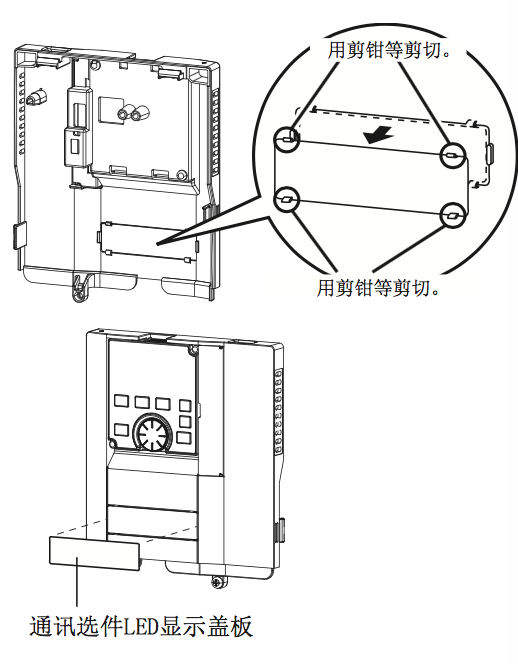

通讯选件 LED 显示盖板的安装

(1) 拆下变频器的前盖板。(关于前盖板的拆卸方法，请参照变频器本体的使用手册 (详细篇)的第 2 章。)

在变频器的前盖板上，安装用于显示通讯选件运行状态的 LED 的盖板。

(2) 用剪钳等剪去位于变频器前盖板背面的卡爪，打开用于安装通讯选件 LED

显示盖板的开口。

(3) 为了使通讯选件 LED 显示盖板与选件基板的 LED 的位置一致，要从前盖板 的正面将通讯选件 LED 显示盖板嵌入，压入至以卡爪固定住为止。

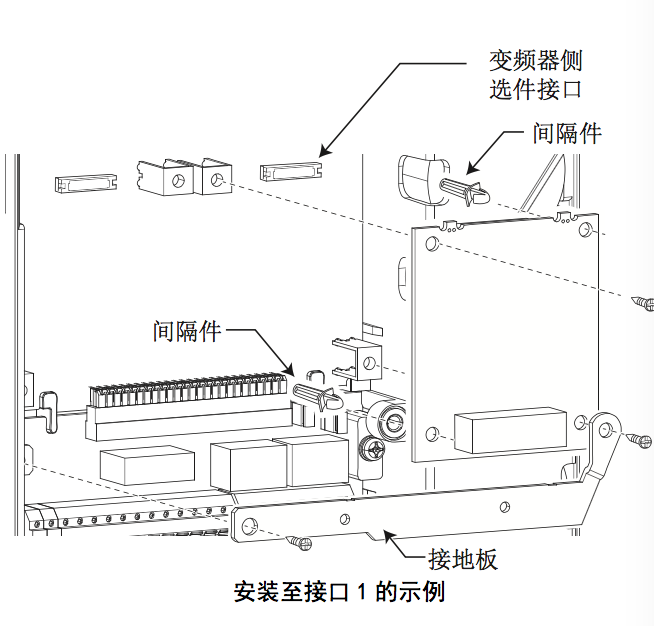

选件的安装

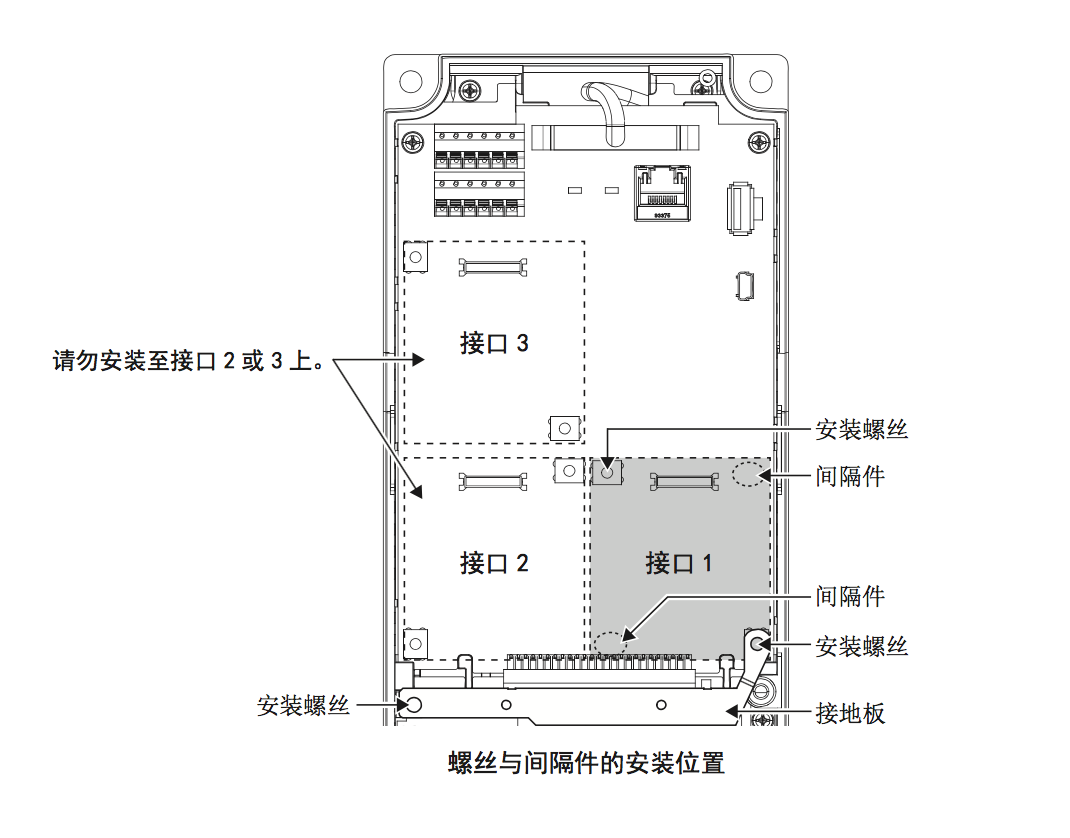

(1)通过安装螺丝将间隔件嵌入 2 处不固定的安装孔(参照下 页)。

(2) 将内置选件的接口对准变频器本体侧接口的导轨切实插入至 深处。(安装在变频器的选件接口1上。)

(3) 用附带的安装螺丝将接地板的左侧 1 处 (参照下页)牢固地 固定在变频器本体上。(拧紧转矩0.33N·m~0.40N·m)

(4) 用附带的安装螺丝将内置选件的左侧 1 处与变频器本体牢固

地固定，将右侧 1 处与接地板一起牢固地固定在变频器本体

上。(拧紧转矩 0.33N·m ~ 0.40N·m)螺丝孔不符时，可能 是连接器没有切实地插入，因此应加以确认

内置选件的安装、拆卸应手持选件的两端进行，注意请勿按压到选件基板面的部件。若按压部件等对其直接施加应力， 会导致发生故障。

• 内置选件的安装、拆卸时，注意安装螺丝的掉落。

• 使用本内置选件时，安装在变频器的选件接口1上。如安装在选件接口2、3上，则保护功能(E.2、E.3)将会动作，无

法运行。

此外，即使安装在选件接口 1 上，因安装不良等导致变频器无法识别实际安装的选件时，保护功能(E.1)将执行动作
