FR-F840三菱变频谐波抑制对策方针

文章出处:责任编辑:查看手机网址
扫一扫!FR-F840三菱变频谐波抑制对策方针扫一扫!
人气:-发表时间:2017-05-16 17:31【

三菱F840变频器产生的谐波电流通过变压器流向供电系统。该流出谐波电流会对其他用户造成影响,故制定了谐波抑制对策方针。 以往,三相 200V 输入规格产品 3.7kW 及以下为 《家电、通用产品谐波抑制对策方针》的适用对象,其他产品为 《接受高压或 特别高压电力用户的谐波抑制对策方针》的适用对象,自 2004 年 1 月起,通用型变频器从 《家电、通用产品谐波抑制对策方 针》中排除,之后,于 2004 年 9 月 6 日起 《家电、通用品谐波抑制对策方针》被取消。 特定用户所使用的所有容量的所有机种的通用变频器皆为 《接受高压或特别高压电力用户的谐波抑制对策方针》(以下简称为 ‘ 特定用户方针 ’)的适用对象。

• 《特定用户方针》 高压或特别高压电力用户要新设、增设或更新谐波发生设备的情况下,将该用户所流出的谐波电流的上限值为限,超过该上 限时需寻求对策。

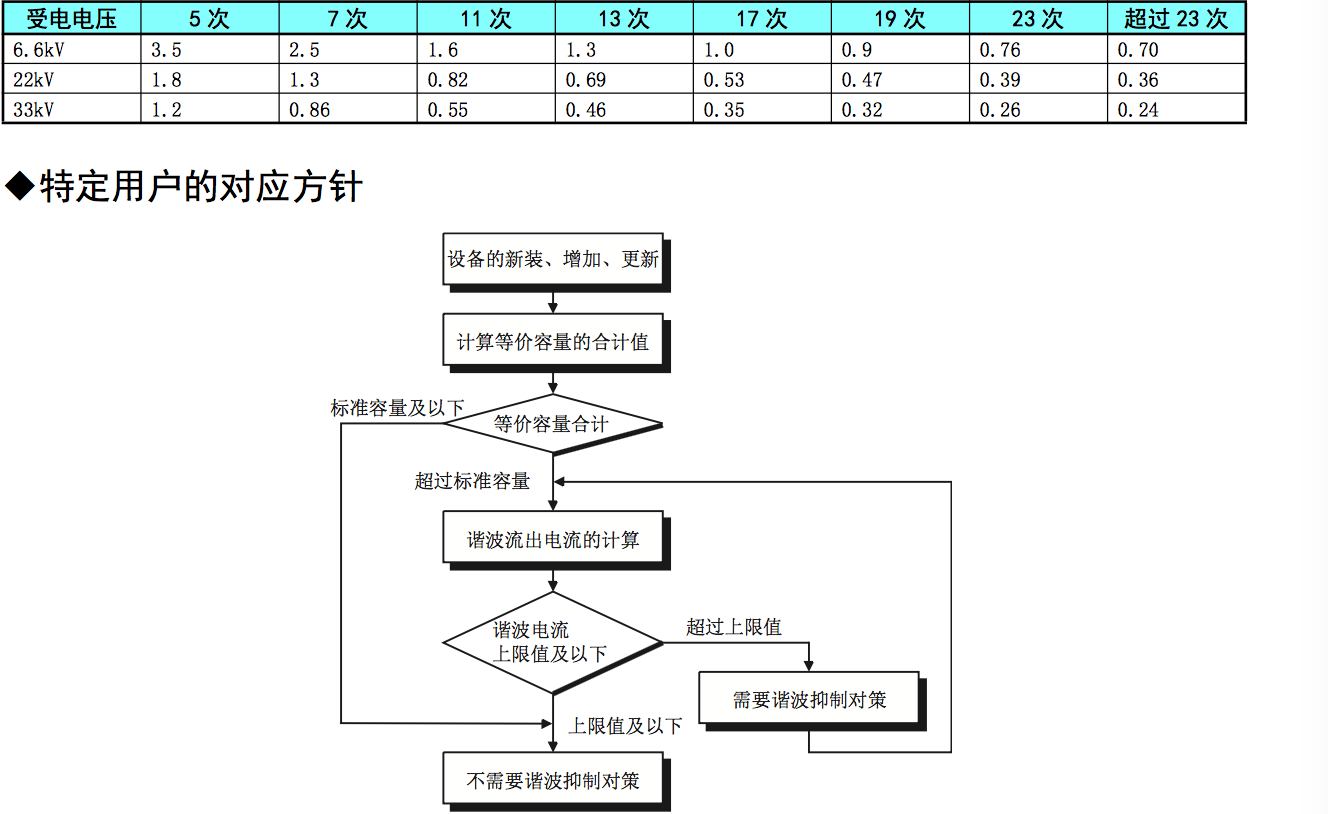

• 合同电量每1kW产生的谐波电流上限值

• 谐波发生设备的等价容量PO的计算
“ 等价容量 ” 是指将用户所有产生谐波的设备容量换算为 6 脉冲变换装置的容量,可根据下列公式计算而得。等价容量的 合计值超过限度值 时,需要按照以下步骤计算谐波。

P0 = Σ (Ki×Pi)[kVA]   Ki:换算系数    Pi:谐波发生设备的额定容量[kVA]   i:表示变换回路类别的数值

?? 额定容量:根据使用电动机的容量决定,在下表中可得。 但是,这里的额定容量是为了计算谐波发生量所需的数 值,与实际变频器驱动时所需电源设备容量不同,应加以 注意。

• 谐波流出电流的计算
谐波流出电流=基本波电流 (受电电压换算值)×运行率×谐波含有率

· 运行率:运行率=实际负载率 ×30 分钟内的运行时间率   · 谐波含有率:

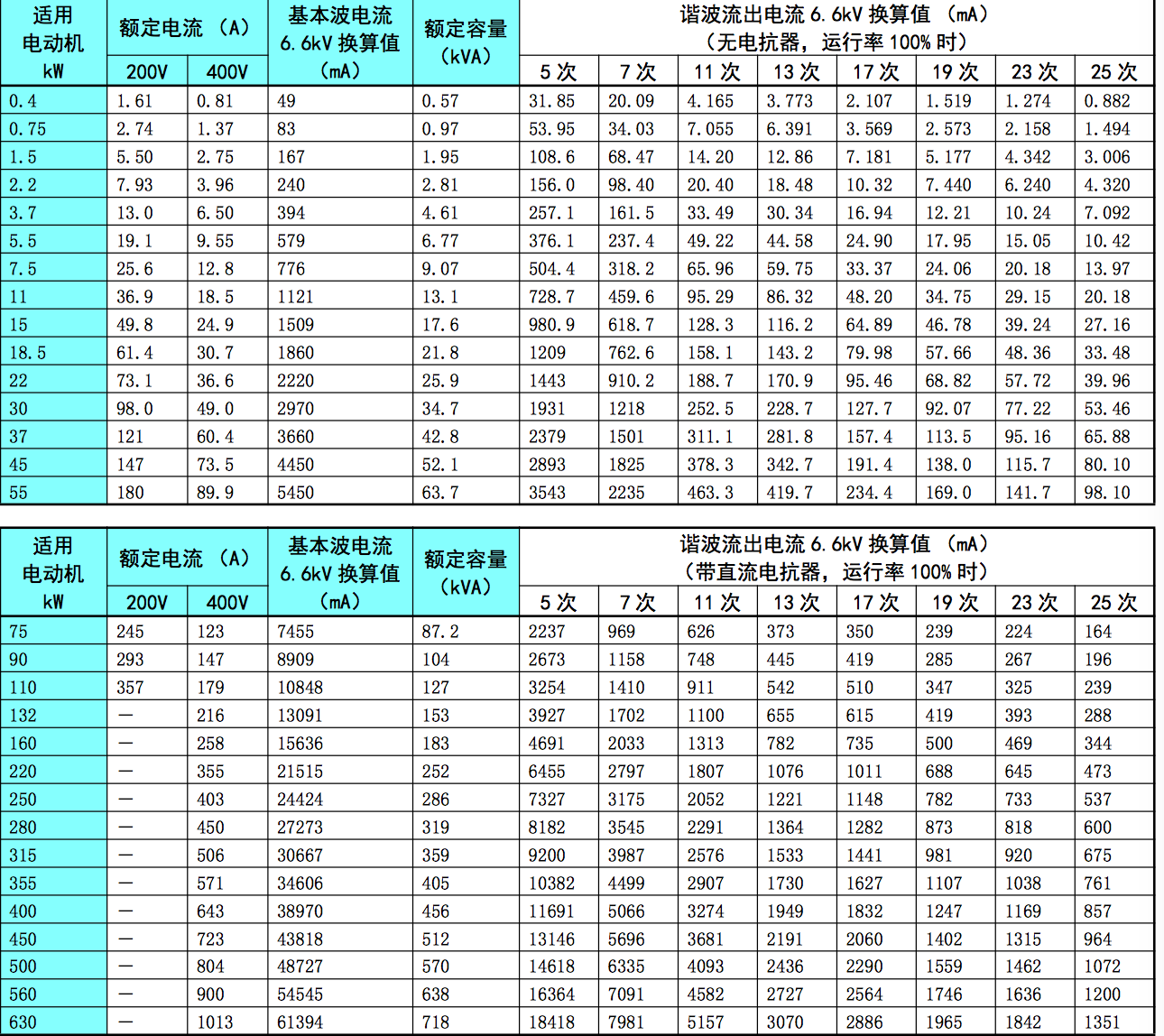

• 变频器驱动时的额定容量和谐波流出电流

以上就是FR-F840三菱变频谐波抑制对策方针
