为节能而量身定制的三菱变频器F800

一、变频器驱动实现节能

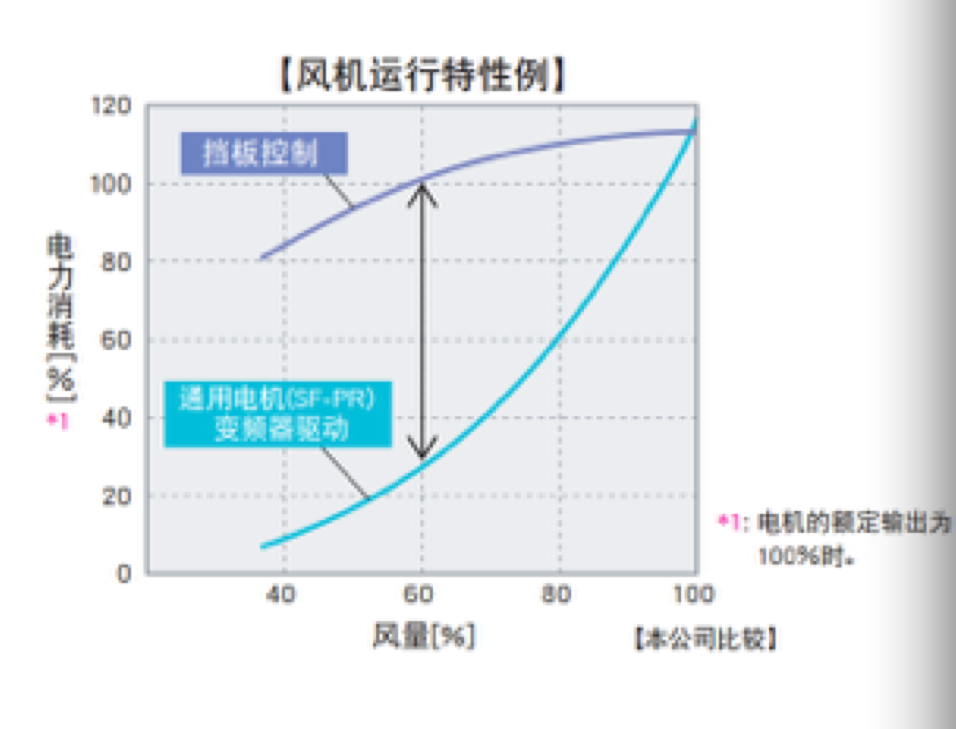

三菱变频器FR-F800风机/泵等2次低减转矩负载设备的电力消耗与转速的3次方成正 比关系。

通过变频器的转速控制进行风量调整,可以降低电力消耗。

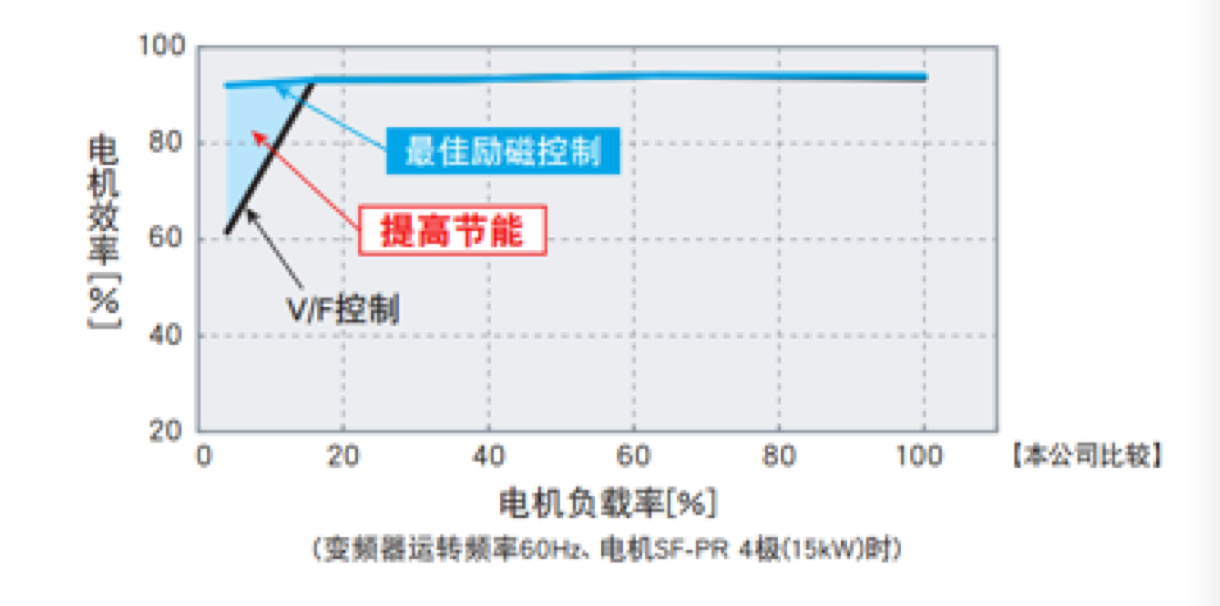

1、充分发挥电机性能 始终将励磁电流调整于最佳状态,可以最大限度提高电机效率。负载转矩较小

时,可进一步提高节能效果。 例如,使用通用电机时,在4%电机负载转矩下最佳励磁控制方式要比V/F控制

提高约30%的电机效率。

2、同时实现启动转矩的提高与节能 不改变以往的最佳励磁控制时的电机效率,同时新开发的先进最佳励磁控制可

以在启动时获得较大转矩。 无需进行参数调整(加减速时间或转矩提升等),在短时间内加速到一定速度时,

即可进行最大限度提高电机效率的节能驱动。

3、可驱动多种电机 测定电机的回路常数的自动调谐功能在各电机常数不一致、使用其他厂商的电

机、布线长度过长等时,可以最佳运行特性驱动电机。在无传感器状态下不仅可以驱

动三菱产的高效节能电机和PM电机(MM-EFS)、而且还可以驱动其他公司感应电机*2和PM电机*2(永磁同步电机)。

其他厂商的感应电机*2也可通过自动调谐实现先进最佳励磁控制,从而扩大节 能用途。

二、通过高效率电机实例节能
   在全球温室效应的背景下,世界各国都在努力将生产和销售高效率电机作为义

务导入法规中,通过高效率电机实例节能。

1.卓越高效率IPM电机更加节能
. 嵌有永磁铁的IPM电机比感应电机(SF-PR)效率更高。
. 只需设置一个参数即可实现从通用电机到IPM电机的切换可以。(只需将参数

[IPM]设置为"12"(MM-EFS)即可)请不要在采用感应电机控制设置时,运行IPM电机。

2、与高性能节能电机的出众兼容 预先内置了电机常数等,因此只需设置参数即可进行节能运行。 符合GB18613-2012 G日2标准,通过节能运转节省电费,可控制运行成本。

IPM电机高效率的理由是什么?
. 由于不会对二次侧转子产生电流,因此没有二次铜损。
. 由于使用永久磁铁产生磁通,因此可减少电机消耗的电流。. 由于磁铁嵌入式的构造,使得磁阻转矩*4可利用。

三、针对系统而量身定制的节能功能1、减少待机时间的功率消耗

. DC24V外部电源供电时,输入MC信号可在电机停止后为OF只在电机驱动前为ON,通过变频器可进行待机电力管理来实现减少待机时间的功率消耗。

. 根据变频器冷却风机的温度,可控制变频器冷却风机的运行。可根据变频器冷 却风机的运行状况输出相应信号,因此可将变频器等内置风机与变频器冷却风机同步 运行。可减少停止中的功率消耗。

2、节能的可视化
. 通过节能监视可通过从操作面板、输出端子、网络等确认节能效果。

. 通过变频器测量输出功率数,并可进行脉冲输出,因此可轻松确认功率的累计 值。 (不用作为计算电费的电表使用)

若使用三菱能量测量模块,则可显示、测量和收集节能效果。

3.有效运用再生能量(选件) 通过PN共直流母线可将多台变频器连接到FR-CV/FR-HC2。 再生能量可在其他变频器使用,剩余能量 再返回至电源,从而实现节能。

磁阻转矩是由干转子磁路的不对称性所产生的转矩。
  作为广州三菱变频器代理的高威中正,是三菱工业自动化产品的综合服务提供

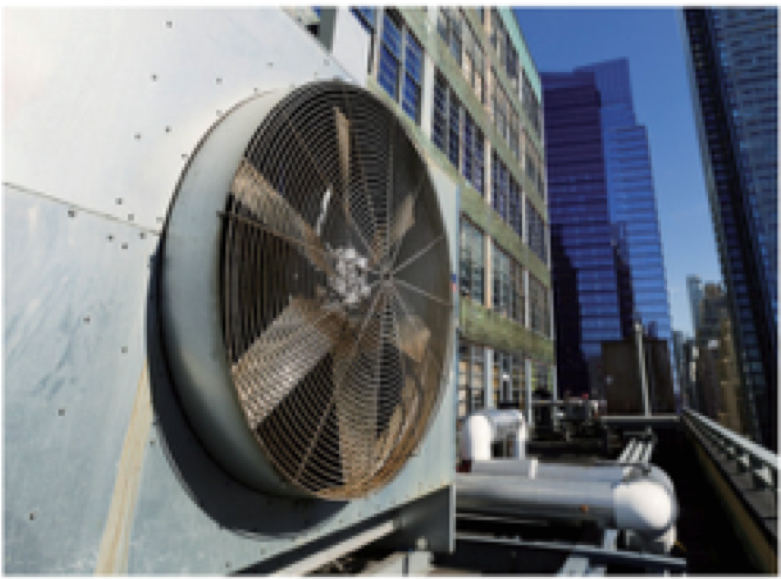

商,拥有FR-F800变频器优质原装货源,卓越节能效果,能够完美匹配风机•泵、楼宇 空调、空压机、冷却塔等众多应用场合。必能成为您节能增效的一件利器!
