施耐德自动化设备在LNG，CNG加气站应用实例

1.客户类型

从事天然气汽车加气站设备及信息化集成监管系统的OEM企业，主要产品包括CNG加气站设备、LNG加气站成套设备和专项设备及CNG/LNG信息化集成监管系统等。

2.系统概述

通常LNG加气站系统主要配置包括：LNG储罐、低温潜液泵橇、LNG加气机、站控系统及收费系统。适应于加气在3-5万m3/天，加气量比较大的的情况下采用此类加气站。占地面积在5-7亩左右，主要用于车辆较多、充装量较大的重型卡车或大城市的城际大巴。

根据特定需求也可将系统配置为L-CNG加气站或移动式LNG加气站

L-CNG加气站特点

L-CNG加气站综合性能比较强，既能充装LNG，又能充装CNG。在LNG价格比较优惠的地区及较大的城市能充分发挥其效能。

移动式LNG加气站特点

移动式撬装站主要用于暂时没有条件建站的情况下，用户要求加气比较急，使用该设备。特点是所有的设备都安装在移动汽车上，机动性强。缺点是储气量比较小，储罐在13、30立方左右。

3.工艺介绍

主要工艺为：天然气经净化处理（脱除CO2、硫化物、重烃、水等杂质）后，在常压下深冷至-162℃，由气态变成液态，称为液化天然气，液化天然气的体积约为相同质量的天

然气体积的1/620，重量约为同体积水的45%左右。实现装罐，运输，销售的可行性，在运行过程中做温度PID控制（带水冷却系统）。

4.系统架构及方案

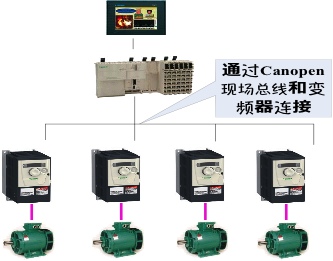

PLC和变频器通过CANOPEN总线通讯，及时准确且减少配线。HMI和PLC通过以太网口走somachine协议可以共享PLC中的变量，简化工作量大幅度提高系统稳定性及数据共享能力。

4.优势

电气控制方案整机采用施耐德全套小型自动化控制方案，主要有控制器TM258LF42DT+触摸屏XBTGT5330+ATV61变频器组成，主要优势如下：

1、 采用CANOPEN总线控制，节省PLC数字量和模拟量IO点，降低硬件成本。

2、 PLC以及变频器均内置 Canopen 通讯接口，无须额外添加模块和成本。

3、通过Canopen现场总线，可对任意一台电机进行状态监控及报警设置，方便了技术人员在编程调试过程中的故障排查和检测及数据共享。

4、通过Canopen现场总线的数据词典功能，可对任意一台电机进行参数配置和下载，容易实现编程的标准化管理。
