施耐德定点涂布机系统方案
●定长拉伸二次套色复合机简介
● 概述:复合是将两种或两种以上的材料薄膜按照一定的工艺粘贴在一起以达 到特定需要的一种工艺方法, 包括干式复合、湿式复合、挤出复合等。

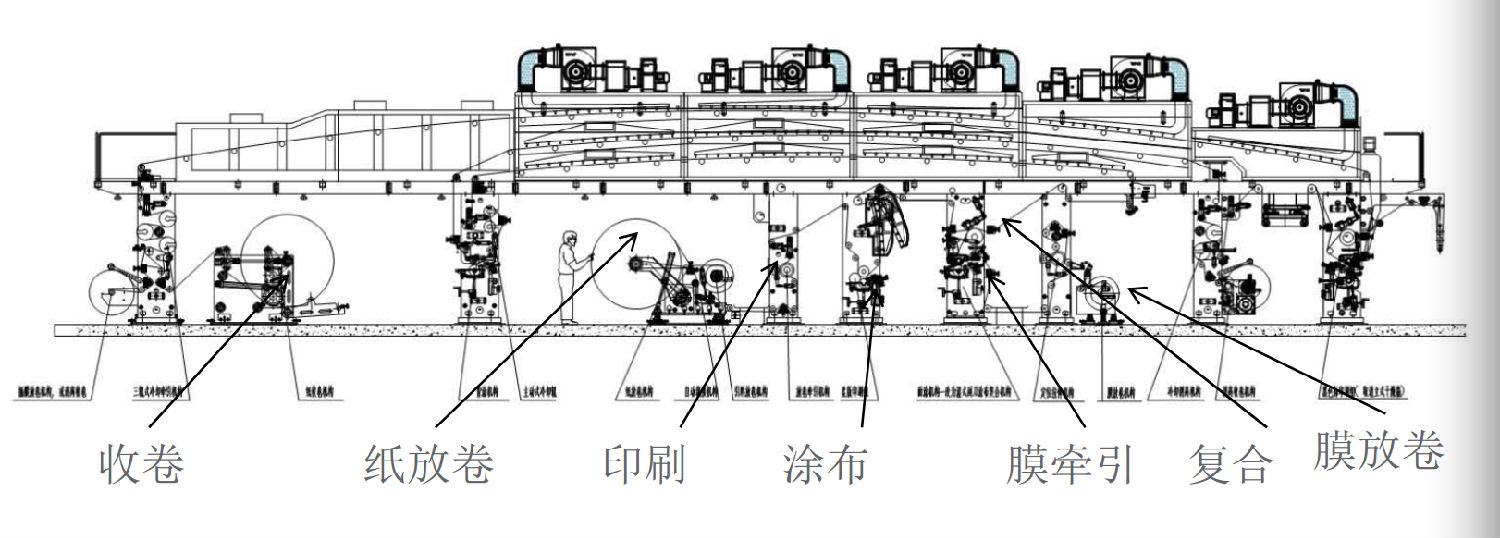

● 该机型主要用于将纸和膜复合在一起。纸和膜上都印有色标,由伺服检测色 标并进行套色。 ● 机器工艺描述:主要工艺为收放卷、牵引张力控制和套色控制。

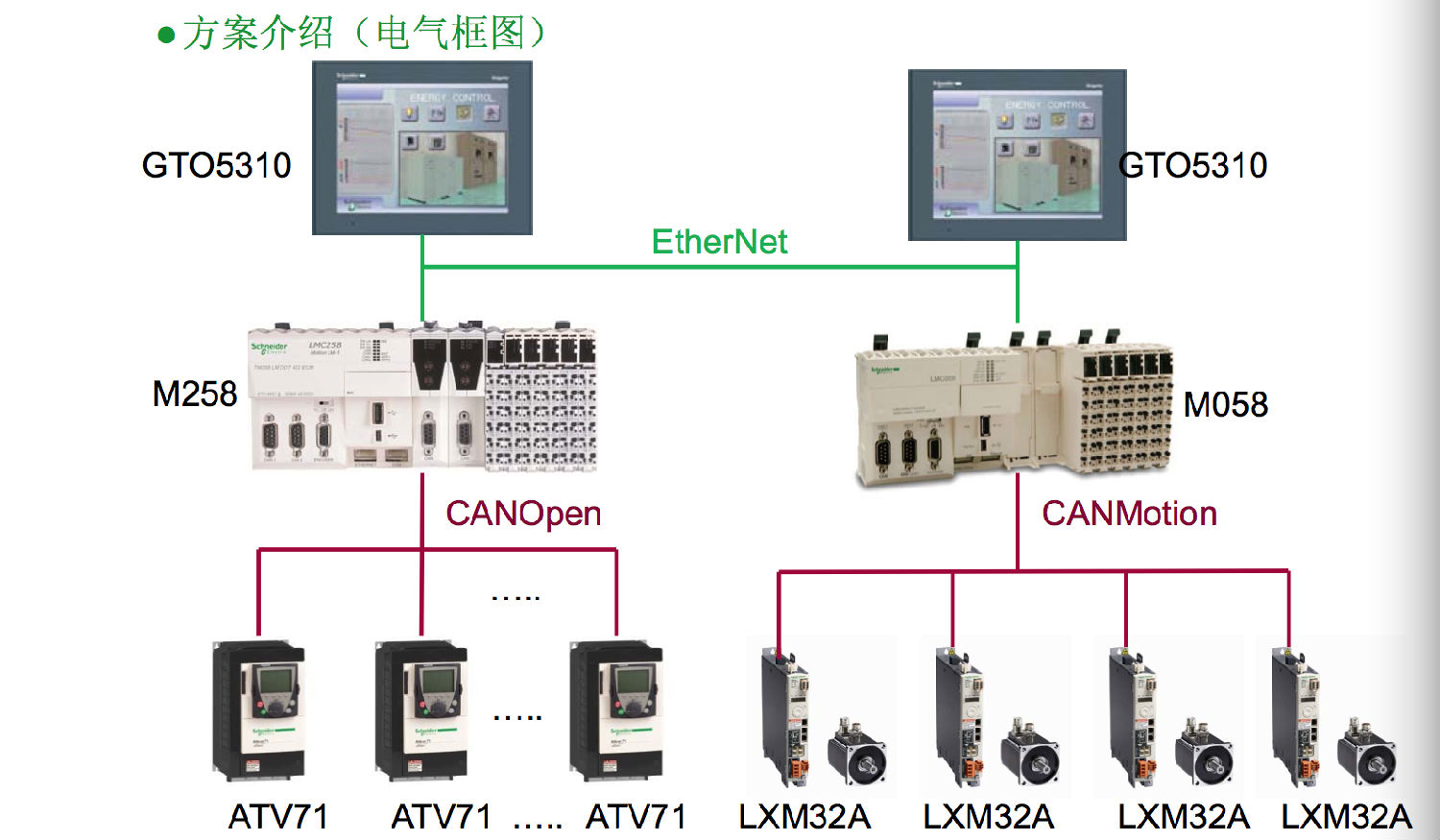

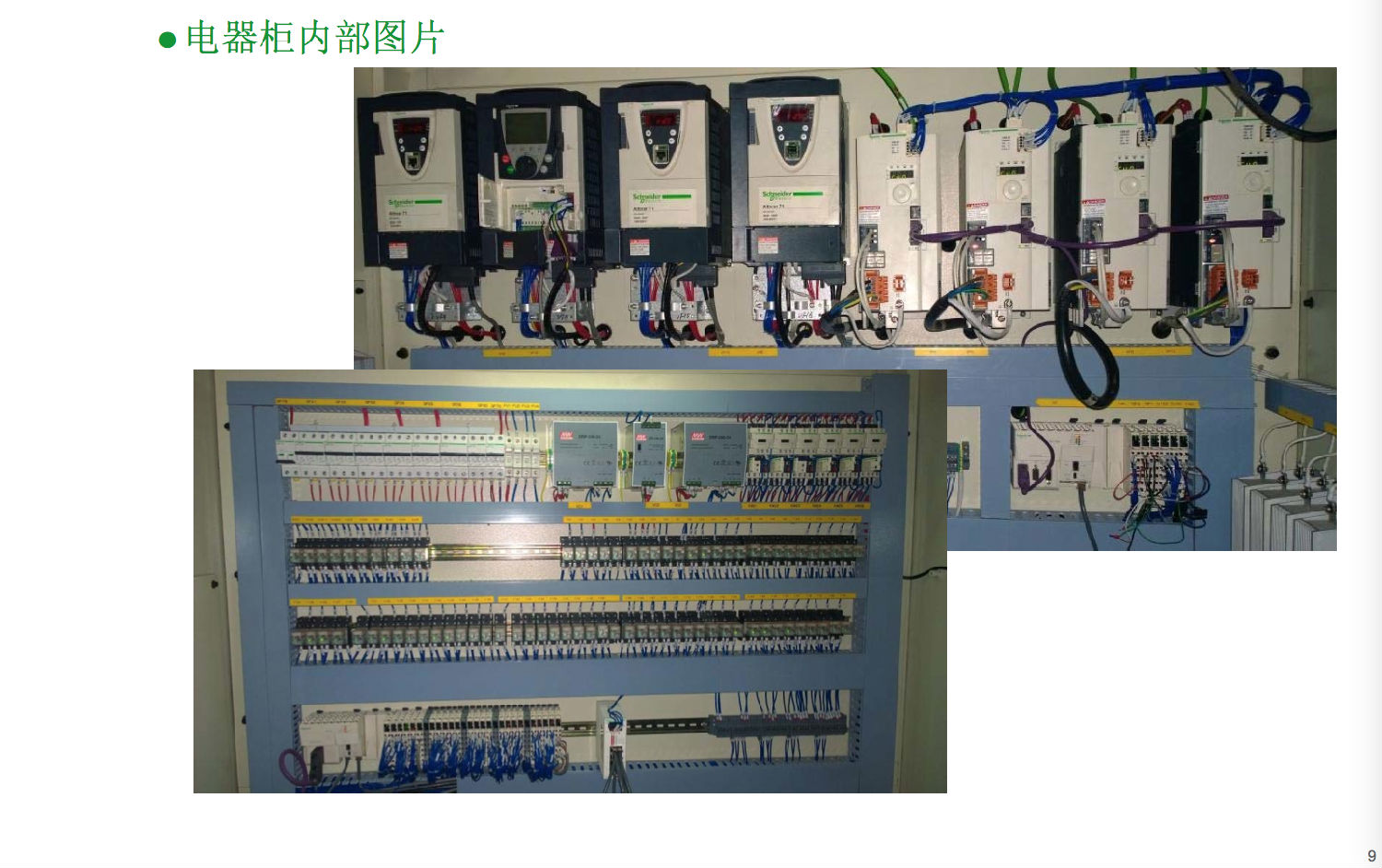

● 控制系统:由M258和M058共同控制,两个控制器通过以太网进行通讯。 M258控制所有电磁阀、继电器,以及收放卷变频器;M058控制LXM32A, 进行牵引张力及套色控制。

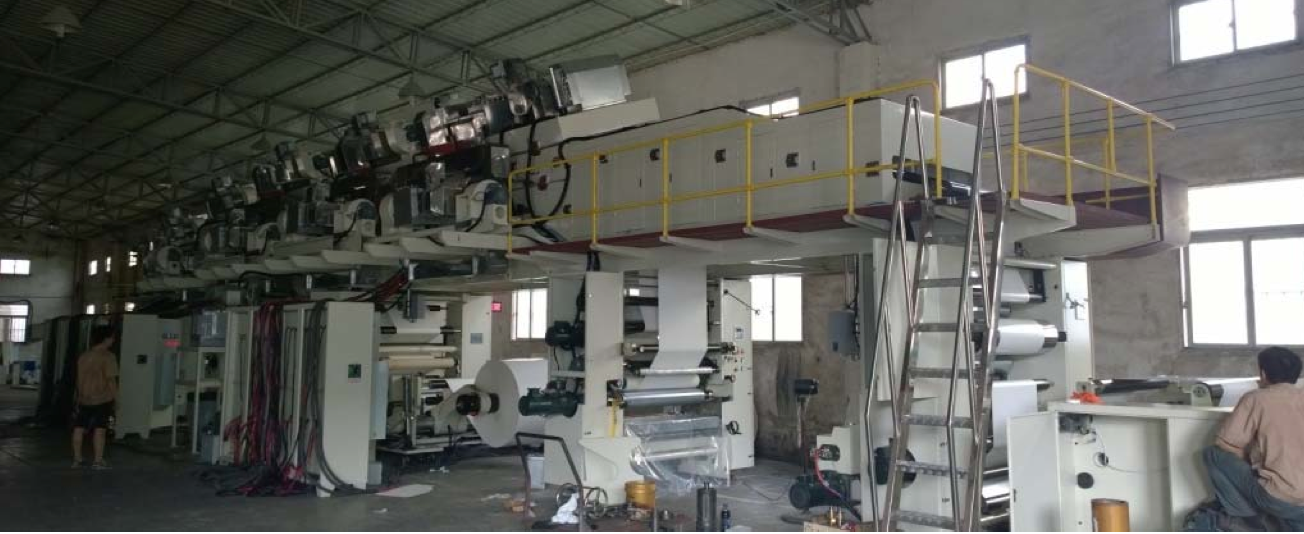

机器名称:定长拉伸二次套色复合机
●技术指标
● 设计运行速度:120米/分
● 套色驱动方式:伺服驱动
● 复合套色精度:±0.1mm
● 收放卷驱动方式:三相异步电机,变频器调速
● 收放卷张力反馈方式:浮动滚
● 收放牵引方式:伺服驱动,张力调节
● 牵引张力反馈方式:张力传感器
●收放卷控制: M258+ATV71
● 由纸放卷、膜放卷、牵引、收卷等轴组成。采用ATV71拖动,由M258通过 CANOpen进行控制。
● 张力反馈采用浮辊方式。
●牵引张力控制和套色控制系统: M058+LXM32A
● 该系统由印刷轴、复合轴、涂布轴、牵引轴组成。采用LXM32A拖动,由 M058通过CANMotion进行同步控制。
● 每个轴都有点动功能。
● 张力控制使用MC_GearIn功能块;套色控制使用MC_SuperImposed功能块 实现。
●牵引辊功能介绍
● 点动模式:速度控制模式,按照设定的速度运行。
● 张力手动调整:正常复合时,通过输入调整量,手动进行张力调整。
● 张力自动调整:通过张力传感器或色标反馈,进行PID自动张力控制。
● 手动套色:手动输入调整量,进行套色。
● 自动套色:检测色标,通过PID控制进行自动套色。
●印刷辊功能介绍
● 手动点动模式:速度控制模式,按照设定的速度运行,以防颜料风干。
● 张力手动调整:正常复合时,通过输入调整量,手动进行张力调整。
● 张力自动调整:通过张力传感器或色标反馈,进行PID自动张力控制。
● 手动套色:手动输入调整量,进行打版。
● 自动套色:检测色标,通过PID控制进行自动套色。
●涂布辊功能介绍
● 手动点动模式:速度控制模式,按照设定的速度运行,以防胶水风干。
● 自动同步运行模式:电子齿轮同步控制模式,与主轴同步运行。
●复合辊功能介绍
● 手动点动模式:速度控制模式,按照设定的速度运行。
● 自动同步运行模式:电子齿轮同步控制模式,与主轴同步运行。
● 我们的亮点
● 方案的优点:1、总线控制减少接线,并减低干扰影响;2、CANMotion总线
多轴同步控制,利于提高套色精度。
● 给客户带来的价值
● 通过施耐德的方案给客户带来的价值
