三菱伺服和三菱Q系列PLC在全自动在线除泡机上应用

三菱伺服和三菱Q系列PLC在全自动在线除泡机上应用

全自动在线除泡机

A) 项目名称或设备名称

全自动在线除泡机

B) 项目背景及具体用途描述

随着手机，平板电脑，液晶电视等行业的发展，为了满足苹果，三星，京东方等终端客户对液晶产品的工艺要求，市场上出现了很多电子液晶行业的自动化设备厂商，主要研发玻璃切割，清洗到液晶镀膜，覆膜等工艺的处理设备。       全自动在线除泡机是LCD（Liquid Crystall Display）生产线上的后处理设备，用于排除液晶盒玻璃与偏光片之间残存的气体,及用于消除触摸屏偏光膜与保护膜间贴合的气泡。

C) 在哪些客户实施过，用户名称及所属行业

该系统适用的行业属电子液晶行业

D)机械原理图及所用主要自动化产品清单

名称 型号 数量

三菱QCPU Q03UDCPU 1

电源模块 Q61P 1

主基板 Q312B 1

晶体管输入模块 QX42 2

晶体管输出模块 QY40P 1

晶体管输出模块 QY42P 1

继电器输出模块 QY10 1

温控模块 Q64TCTTN 1

模拟量输入模块 Q68ADI 1

串口通讯模块 QJ71C24N-R2 1

脉冲定位模块 QD75P4N 1

10寸触摸屏 GS2110-WTBD 1

总线定位模块 QD77MS16 1

伺服驱动器 MR-JE-10B 4

伺服电机带抱闸 HG-KN13BJ-S100 4

伺服驱动器 MR-JE-20B 4

伺服电机 HG-KN23J-S100 2

伺服电机带抱闸 HG-KN23BJ-S100 2

伺服驱动器 MR-JE-40B 4

伺服电机 HG-KN43J-S100 4

伺服驱动器 MR-JE-70B 4

伺服电机 HG-KN73J-S100 4

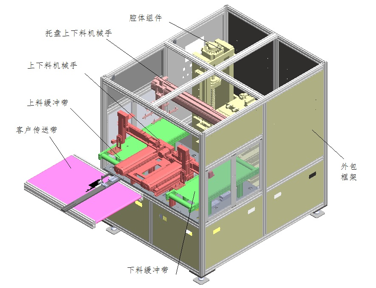

E )机械示意图

F）技术亮点

1、 QD77MS系列简易运动控制器中多轴伺服控制，配合MR-JE-B系列伺服，兼具功能性以及性价比。

2、通过无线路由器将触摸屏、PLC、运动控制、视觉连在一起，通过无线网络来编程调试，减少了布线，增加了调试便利性。

G）三菱控制方案的优势

1、成本合理，伺服，三菱PLC均出自一家，省去了学习好多家东西的麻烦。

2、基于客户整条线的扩展优势明显，终端客户以后想要工厂自动化联网更加容易。单独设备的控制还是整条线运行均可，只需要根据客户功能增加对应的模块即可。

3.三菱编程软件易学，指令简单好用。增加的特殊功能模块只需要设置即可，不用大规模的编写程序。

4.三菱的产品稳定性强，在业界有很高的知名度，广受大家的好评。

5.技术服务能跟上，如果有问题，代理商或者是三菱厂家及时跟进解决
