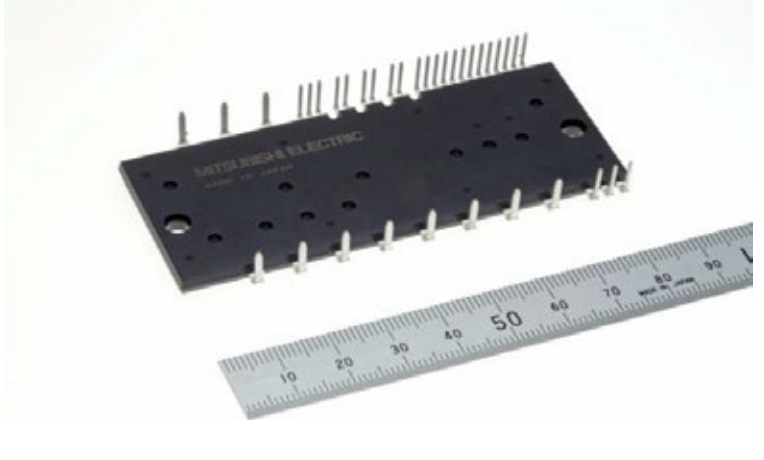

三菱电机发售新的功率半导体模块

文章出处:责任编辑:查看手机网址
扫一扫!三菱电机发售新的功率半导体模块扫一扫!
人气:-发表时间:2015-07-01 15:34【

三菱电机株式会社计划于5月29日开始陆续发售用于驱动柜式空调机、工业马达的逆变器的功率半导

体模块新产品——“DIPIPM+”,该系列产品除内置了逆变器电路与驱动电路外,还在一个封装壳内新增了转

换器电路与制动电路。

三菱电机

本产品将在“PCIM※1 Europe2015展”(5月19~21日于德国纽伦堡举行),“TECHNO-FRONTIER 2015

-MOTORTECH JAPAN-”(5月20日~22日于日本幕张举行), “PCIM※1 Asia2015展”(6月24~26日于中华人

民共和国上海举行)上展出。

新产品的特点

1.将逆变器系统所需的4个电路内置于一个封装壳内

?在内置有逆变器电路与驱动电路的本公司产品“DIPIPM※2 ”的基础上,新增转换器电路与制动

电路,全部内置于一个封装壳内

?运用本公司独家直接引线键合技术※3 ,实现封装小型化

?内置有带限流电阻的BSD※4 、各种保护功能、模拟温度输出功能等

※2 Dual-In-Line Package Intelligent Power Module:双列直插式智能功率模块

※3 直接以导线连接IC-IGBT之间的技术

※4 Bootstrap Diode:自举二极管

2.有助于实现逆变器系统的小型化与简化设计

?通过内置转换器电路与制动电路,减少外置部件,有助于实现逆变器的小型化

?通过简化电路板上的布线,使逆变器系统的设计变得容易

三菱电机自动化公司于1997年正式生产压铸模结构的智能功率半导体模块“DIPIPM”,其内置有构成逆变器

电路的开关元件及进行驱动、保护的控制IC。该产品被广泛应用于空调、洗衣机、电冰箱等白色家电

以及工业马达的逆变器,对逆变器系统的小型化、节能化做出了贡献。

近年来,人们的节电、环保意识进一步增强,世界各地都在积极采用逆变器,在这一背景下,白

色家电、工业马达的逆变器不仅需要实现高效化,还要实现小型化及简化设计。

本公司此次将推出将转换器电路、逆变器电路、制动电路和驱动电路内置于一个封装壳内的

“DIPIPM+”产品。由此,将有助于进一步实现柜式空调机、工业马达的逆变器系统的小型化与简化设

计。
