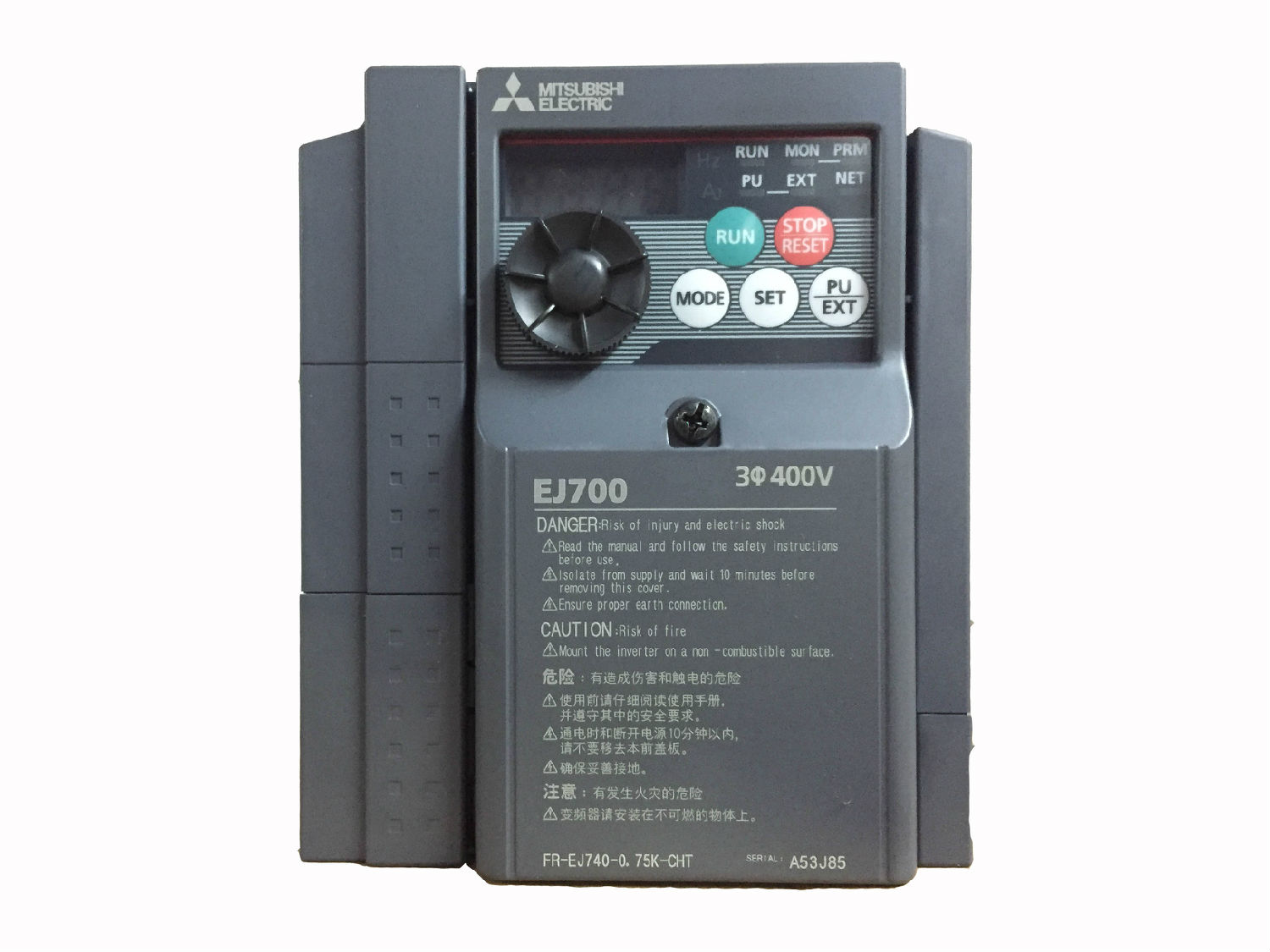

三菱变频器EJ740的使用注意事项

FR-EJ700-CHT系列变频器虽然是高可靠性产品,但周边电路的连接方法错误以及运行、使用方法不当也会导致产品寿命缩短或 损坏。

运行前请务必重新确认下列注意事项。

(1) 电源及电机接线的压接端子推荐使用带绝缘套管的端子。

(2) 电源一定不能接到变频器输出端子(U,V,W)上,否则将损坏变频器。

(3) 接线时请勿在变频器内留下电线切屑。

电线切屑可能导致异常、故障、误动作发生。请始终保持变频器的清洁。

在控制柜等上钻安装孔时请勿使切屑粉掉进变频器内。

(4) 为使电压降在2%以内请用适当规格的电线进行接线。

变频器和电机间的接线距离较长时,特别是低频率输出时,会由于主电路电缆的电压降而导致电机的转矩下降。 关于推荐电线的规格,请参照第16页。

(5) 请在规定长度之内使用总接线长度。

尤其是长距离接线时,由于接线寄生电容所产生的充电电流会引起高响应电流限制功能低下,变频器输出侧连接的设备可 能会发生误动作或异常,因此请务必注意总接线长度。(参照第18页)

(6) 电磁波干扰

变频器输入/输出 (主电路)包含有谐波成分,可能干扰变频器附近的通讯设备 (如AM收音机)。这种情况下安装无线电 噪音滤波器FR-BIF (输入侧专用)、线噪音滤波器FR-BSF01、FR-BLF等选件,可以将干扰降低。

(7) 在变频器的输出侧请勿安装进相用电容器或浪涌吸收器、无线电噪音滤波器等。

否则将导致变频器跳闸或电容器、浪涌抑制器损坏。如上述任何一种设备已安装,请立即拆掉。 (以单相电源规格使用无线电噪音滤波器 (FR-BIF)时,请在对T相进行切实地绝缘后再连接到变频器输入侧。)

(8) 断开电源后一段时间内,电容器仍处于高压状态,非常危险。

断开电源后不久,平滑电容器上仍然残留有高压电,因此当进行变频器内部检查时,请在断开电源过10分钟后用万用表等 确认变频器主电路P/+和N/-间的电压在直流30V以下后再进行检查。

(9) 变频器输出侧的短路或接地可能会导致变频器模块损坏。

• 由于周边电路异常而引起的反复短路或由于接线不当、电机绝缘电阻过低而引起的接地故障都可能造成变频器模块损 坏,因此在运行变频器前请充分确认电路的绝缘电阻。

• 在接通电源前请充分确认变频器输出侧的对地绝缘、相间绝缘。 特别是电机较旧、或者使用环境较差时,请务必切实进行电机绝缘电阻的确认。

(10) 不要使用变频器输入侧的电磁接触器启动/停止变频器。

由于电源接通时浪涌电流的反复入侵会导致变流器部的寿命 (开关寿命为100万次左右)缩短,因此应避免通过输入侧的 电磁接触器频繁开关变频器。

变频器的启动与停止请务必使用启动信号 (STF、STR信号的ON、OFF)进行。(参照第40页)

(11) 除了外接制动用电阻器以外,端子P/+、PR请勿连接其他设备。

请勿连接机械式制动器。 请不要在端子P/+、PR间连接任何设备,同时不要使端子P/+、PR间短路。

(12) 变频器输入输出信号电路上不能施加超过容许电压以上的电压。

如果向变频器输入输出信号电路施加了超过容许电压的电压,极性错误时输入输出元件便会损坏。速度设定用电位器连接 错误将导致端子10-5之间短路,因此使用前要先确认接线。

?42

变频器的使用注意事项

???(13) 切换至工频电源运行时,请确保用于工频切换的 MC1 和 MC2 可以进 行电气或机械互锁。 除了误接线,有右图所示的工频切换电路时,因切换时的电弧或时 序错误而产生的震颤会导致电源漏电流发生,从而损坏变频器。

(14) 需要防止停电后恢复通电时设备的再启动时,请在变频器输入侧安装电磁接触器,同时不要将时序设定为启动信号ON的状 态。

若启动信号 (启动开关)保持ON的状态,通电恢复后变频器将自动重新启动。

(15) 变频器输入侧电磁接触器 (MC)的设置目的

在下列使用目的下,建议在变频器输入侧设置MC。 (关于MC的选择请参照第40页。)

1) 变频器保护功能动作时,或驱动装置异常时(紧急停止操作等)需要把变频器与电源断开的情况下。比如在连接了选 件制动电阻器时,可在当再生制动晶体管因制动放电电阻器的热容量不足或再生制动使用率过大等原因而损坏时,防 止放电电阻器的过热、烧损。

2) 为防止变频器因停电停止后恢复供电时自然再启动而引起事故时。

3) 为确保维护、检查作业的安全性,需要切断变频器电源时。

运行中使用紧急停止时,变频器的输入电流请选JEM1038-AC-3级额定使用电流。

(16) 变频器输出侧电磁接触器的使用

变频器和电机间的电磁接触器请在变频器和电机都停止时切换。变频器运行中进行OFF→ON时,变频器的过电流保护等将 会动作。为了切换至商用电源而安装MC时,请在变频器和电机都停止后再切换MC。

(17) 针对变频器所产生的噪音对策

通过模拟信号使电机转速可变后使用时,为了防止变频器发出的噪音导致频率设定信号发生变动以及电机转速不稳定等情 况,请采取下列对策。

·避免信号线和动力线 (变频器输入输出线)平行接线和成束接线。

·信号线尽量远离动力线 (变频器输入输出线)。

·信号线使用屏蔽线。

·信号线上设置铁氧体磁心 (例:ZCAT3035-1330 TDK制)。

(18) 过载运行的注意事项

变频器反复运行、停止的频度过高时,因大电流反复流过,变频器的晶体管元件会反复升温、降温,从而可能会因热疲劳 导致寿命缩短。热疲劳的程度受电流大小的影响,因此减小堵转电流及启动电流可以延长寿命。虽然减小电流可延长寿 命,但由于电流不足可能引起转矩不足,从而导致无法启动的情况发生。因此,可采取增大变频器容量 (提高2级左右), 使电流保持一定宽裕的对策。

(19) 请充分确认规格、额定值是否符合机器及系统的要求。
