全新一次性使用一拖二平面口罩机 技术规格书

文章出处:责任编辑:查看手机网址
扫一扫!全新一次性使用一拖二平面口罩机 技术规格书扫一扫!
人气:-发表时间:2020-03-04 11:33【

一、 设备简介

1.1设备概述:

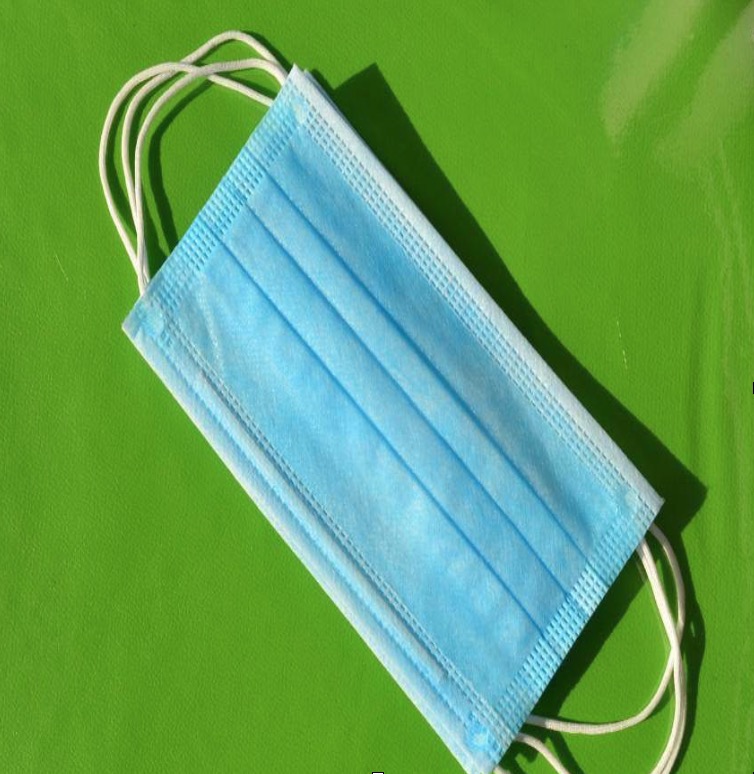

本机主要用于平面式口罩自动成型:整卷布料放卷后经过滚轮驱动,布料通过自动 折边、包边;鼻梁条整卷牵引开卷,定长裁切后导入至包边布料中,双边通过超声焊接 至封口,再经过超声侧向封口,通过切刀裁切成型;通过流水线将口罩输送至两个口罩 耳带熔接工位,通过超声焊接最终口罩成型;当口罩制成后,通过流水线输送至平带线 收集。

设备型号:LJ-1580

1.2设备安装与配置需求

1)设备尺寸:6800mm(L)×4000mm(W)×2000mm(H)

2)外观颜色:国际标准暖灰 1C(标准色),无特殊说明时按照此标准;

3)设备重量:≤5000kg,地面承重≤500KG/m2

4)工作电源:设备 220V AC±5﹪,50HZ,额定功率约 15KW

5 压缩空气:0.50.7 MPa,使用流量约 300L/min

6 使用环境:温度 1035℃、湿度 5-35%HR,无可燃性、腐蚀性气体,无粉尘

(洁净度不低于 10万级)。

7)操作人员:1

二、 设备主要组成结构

设备的主要组成结构

序号

部件名称

数量

备注

1

滤水布/过滤棉/吸水层放卷机构

3

Max4套随机配3

2

鼻梁条放卷机构

1


3

鼻梁条校直机构

1

宽度 3-7mm

4

鼻梁条驱动、裁切机构

1

宽度 3-7mm

5

布料折边机构

1


6

滚焊封边机构

1

双边

7

布料驱动机构

2


8

布料扇折机构

2


9

滚焊侧缝机构

1


10

滚封机构

1


11

转运流水线

3


12

分流机构

2


13

耳带焊机机构

2


14

下料流水线

2


15

操作系统

1


16

操作面板

1


17

超声波焊接仪

5



三、设备能适应的来料和产品格

3.1 适用来料规格:(仅供参考)

挂轴数量

宽度(mm)

卷料外径(mm)

料筒内径(mm)

重量

布料

3

170~200

Φ600

Φ76.2

Max 15kg

鼻梁条

1

3-7

Φ400

Φ76.2

Max 25kg

耳带

4

3

——

——

——

3.2 生产规格:

标准型:175*95mm

四、设备技术参数:

4.1 设备的生产能力:

1)生产效率:100-130ppm

2)设备生产合格率:99%(来料不满足要求、员工不当操作除外时)

3)设备故障率:2%(指设备自身所产生的故障)

五、设备一般配置和标准要求

5.1主要元器件配置清单

序号

品牌

备注

1

气缸

SMC/日本、亚德客、


2

电磁阀

SMC/日本、亚德客


3

伺服电机

信捷/中国


4

PLC

信捷/中国


5

轴承

NSK/日本、中国


6

线轨

CPC/台湾


7

光纤、放大器

松下/日本


8

触摸屏

信捷/中国


9

继电器

欧姆龙


10

按钮

长江/中国


备注:优先选择以上品牌,如因疫情影响以上品牌无法供货,则选择有货的其他品牌。

5.2规格件、易损件及随机备件清单

序号

名称

规格

数量

备注

1

工具箱


1

调试工具

2

气管接头

8 10

10


3

保险


10


4

特殊螺丝


一包



2.1、技术参数

2.1.1刀封机构:旋转式刀封机构,132中心距(双刀),直纹,刀座长度180MM,刀座4条纹。

2.1.2中封机构,支承板宽度为80MM(适用包口罩)。

2.1.3尾架为小机型标准中置尾架,长度为2.54M;其左、右活动面板宽度为250MM、高度25MM;其左、右活动挡板高度为23.5MM;需根据产品高度进行活动面板内折。

2.1.4链条节距250,推料块为不锈钢带托块推块,宽度为15MM,有效高25MM,视产品高度需加高推料块高度;出料标准带毛扫,长度为540MM

2.1.5人机界面,触摸屏操作。

三、电气清单

序号

名称

规格

品牌

数量

1

常开按钮(绿色)



1

2

常开按钮(黄色)



1

3

急停开关(常闭)



1

4

常开按钮(绿色)



1

5

接近开关

HTL-QO5N1E HWL

松下

2

6

护指开关

LW26-25 GS-25/04-2 M1方形面板 F型手柄

长江

1

7

伺服驱动器

DS5L-20P7-PTA

信捷

1

9

伺服驱动器

送料400W驱动器(模拟量)

信捷

1

10

伺服驱动器

PSDP0822A9-N123-M069-QD-C30

松川自主

1

11

伺服电机

400W电机60BL(2)B40-30H(ST)-P5-SC1

松川自主

2

12

伺服电机

750W电机80BL(2)B75-30H(ST)-P5-SC1

松川自主

1

13

触摸屏

F007

 信捷

1

14

小排气扇

DP200A 2123XSL

SUNON

2

15

空气开关

DZ47-63-1P-3A


1

16

空气开关

DZ47-63-2P-16A


1

17

空气开关

DZ47-63-2P-25A


1

18

继电器

MY2NJDC 24V

欧姆龙

1

19

继电器插座

PYF08A-E MY2

欧姆龙

1

20

直流稳压器

ABL2REM24015K

施耐德

1

21

继电器

CR1S4440DZL

欧姆龙

2

22

继电器

CR1S4440DRL

欧姆龙

1

23

变压器

输入220V 输出130V 功率70W

正泰

1

24

电磁阀

4SV210-08-DC24V

亚德客

1

25

二联体

GFC20008F1

亚德客

1

26

温控表

XMTG-8181AM

余姚

1


四、适用物料
